砷化鎵(GaAs)霍爾元件信號調理芯片JHM9000

JHM9000是一款為砷化鎵(GaAs)霍爾元件設計的信號調理芯片,可實現比例電壓輸出的線性霍爾傳感器的功能。?

JHM9000是一款為砷化鎵(GaAs)霍爾元件設計的信號調理芯片,可實現比例電壓輸出的線性霍爾傳感器的功能。

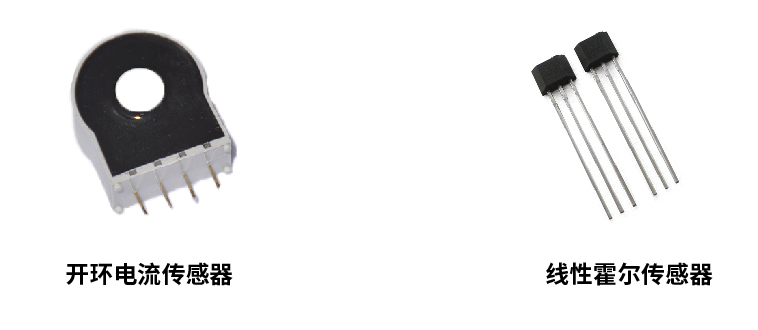

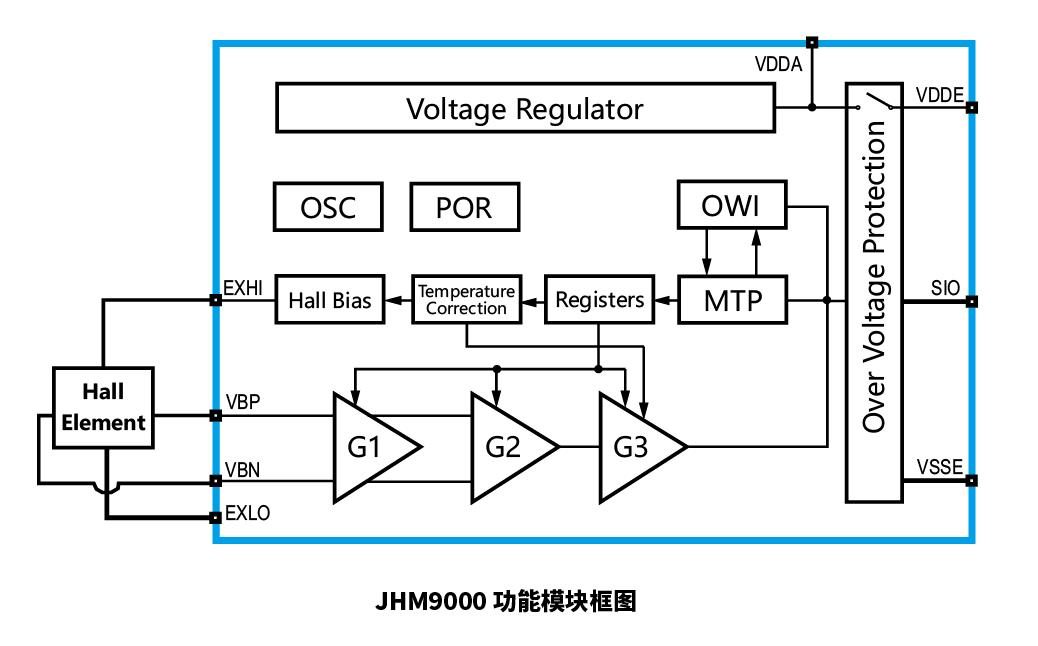

JHM9000可以對砷化鎵霍爾元件的靈敏度和靜態電壓進行精確的調整,并進行最高二階的溫度補償,使其具有出色的全溫區(-40°C ~ 125°C)溫度穩定性。芯片內部的高帶寬通信通路設計確保了對磁場變化的快速響應,響應時間低至1.5μs。


用戶通過單線接口(OWI)對內部的可編程存儲器(MTP)進行編程以完成對霍爾元件信號的調整,最多支持4次編程操作。單線接口與比例電壓輸出復用同一管腳,使封裝后的傳感器可使用簡單的3腳封裝完成校準。

JHM9000使用5V單電源電壓并支持高達40V的過壓保護。


關鍵特性:


  • 模擬比例電壓輸出

  • 工作環境溫度范圍(-40°C ~ 125°C)

  • 用戶可編程的靈敏度和靜態電壓及其溫漂補償

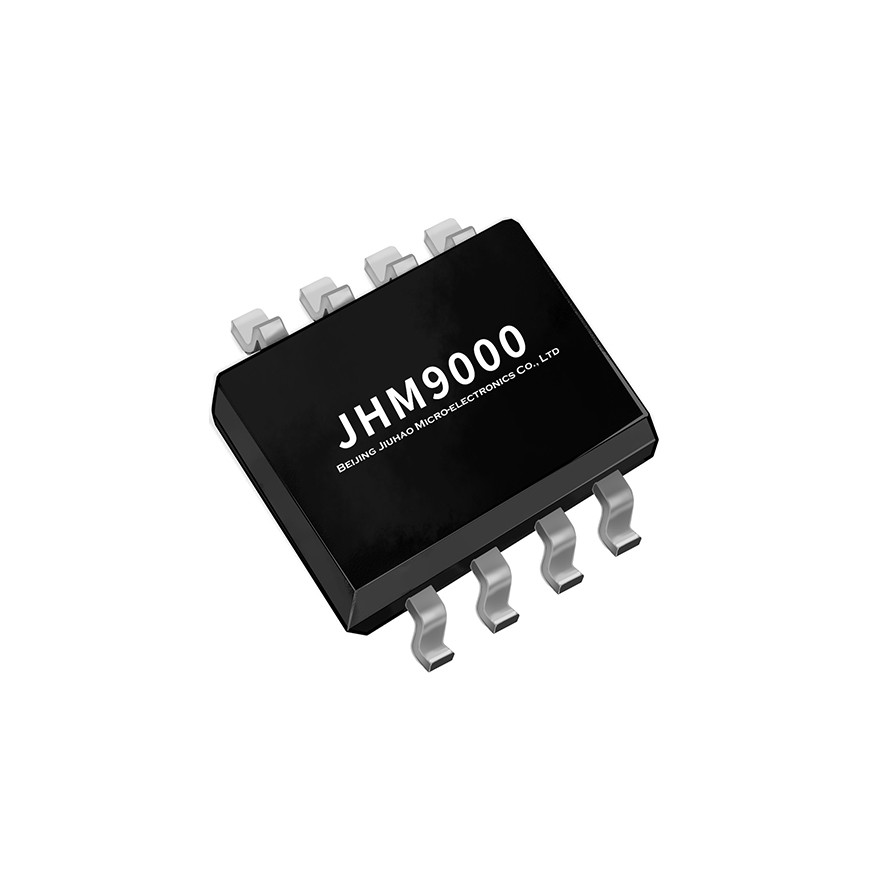

  • 提供裸片和SOP8封裝片

  • 內部MTP支持4次編程

  • 僅使用單線接口完成用戶編程

  • 接霍爾元件后對磁場響應時間達1.5μs

  • 支持3腳封裝校準

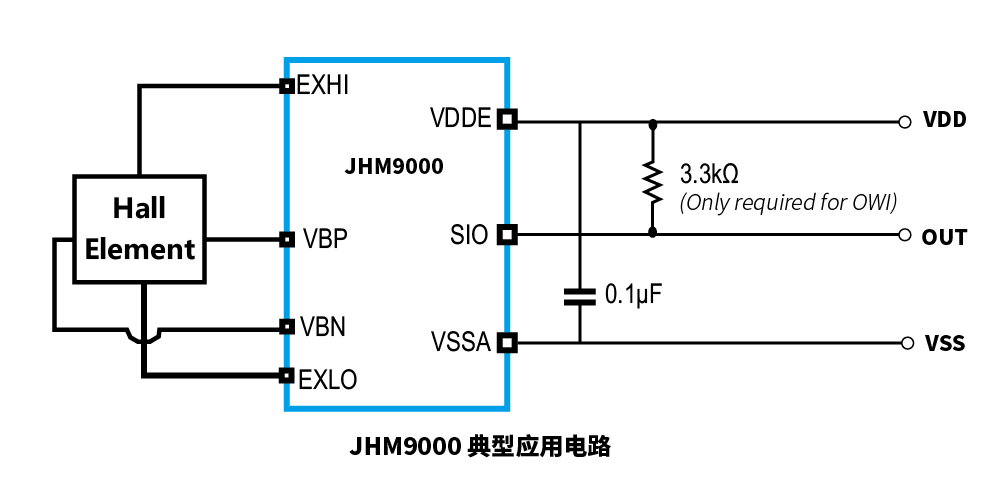

在校準時SIO 需要3.3k 的上拉電阻用于OWI 通信協議,在校準完成后可去掉上拉電阻。SIO 引腳上的負載電容推薦為100pF, 信號帶寬為200kHz??筛鶕枰盘枎捳{整負載電容容值。
